WGS系列高頻振動脫水篩

所屬分類：冶煉輸送系列
產品簡述：...
實力雄厚 | 專利多樣 | 提高效能 | 節約成本

在線咨詢客服

詢價熱線

18738381877

產品概述
相關產品
新聞推薦
工程案例
立即訂購

WGS系列高頻振動脫水篩產品介紹:
WGS系列高頻振動脫水篩主要用于細粒脫水和分級，煤泥或尾礦回收。該系列脫水篩采用座式或法蘭式激振器，由兩臺電機外托作反向自同步旋轉，使篩體沿直線方向做周期性往復運動，從而達到分級脫水目的。篩框采用高強度螺栓連接，篩面由弧形段與直線段組成，結構堅固耐用。

WGS系列高頻振動脫水篩特點:
1.結構合理，加工精度高。
2.篩框整體強度、剛度高，使用壽命長。
3.篩分效果好，使用效率高。
4.維護和檢修方便。
5.運轉平穩、噪聲低。
6. 對篩框結構進行動態性能優化。

WGS系列高頻振動脫水篩型號說明:
W G S □ □
┬ ┬ ┬ ┬ ┬
│ │ │ │ │
│ │ │ │ │
│ │ │ │ │
│ │ │ │ └──────────　篩面長度
│ │ │ │
│ │ │ └───────────-　篩面寬度
│ │ │
│ │ └─────────────　振動篩
│ │　
│ └──────────────-　高頻
│
└────────────────　威猛代號

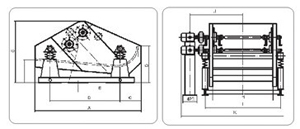

WGS系列高頻振動脫水篩外形尺寸圖表:

型號	A	B	C	D	E	F	G	H	I	J	K
WGS-12*31	3020	2127	500	1250	1250	750	2100	1200	1660	1283	2400
WGS-14*31	3020	2127	500	1250	1250	750	2100	1400	1860	1383	2600
WGS-18*37	3527	2327	700	1275	1396	700	2130	1800	2260	1583	3060
WGS-24*48	4765	3580	820	1664	2439	906	2693	2400	2848	2020	3870

WGS系列高頻振動脫水篩技術參數表:

序號	名稱		單位	WGS-12*31	WGS-14*31	WGS-18*37	WGS-24*48
1	入料濃度		%	≥45	≥45	≥45	≥45
2	處理量		t/h	15-19	15-19	28-33	60-120
3	篩面規格		mm	1200*3100	1400*3100	1800*3700	2400*4800
4	篩孔尺寸		mm	0.3，0.35	0.3，0.35	0.3，0.35	0.3，0.35
5	雙振幅		mm	3-5	3-5	3-5	3-5
6	振頻		Hz	25	25	25	25
7	488		328	27	370	265	315
	配用電機	型號	Kw	Y122M-4	Y132S-4	Y132M-4	Y180M-4
		功率
		電壓
8		電壓	V	380	380	380	380
	外形尺寸		mm	302024002100	302026002100	352730602130	502538802693
9	單點最大動載荷		N	±200	±2500	±3500	±5000
